Die Serie C06 bietet effiziente und präzise Sensorlösungen für Wechsel-, Gleich- und Impulsströme in industriellen, kommerziellen und Kommunikationssystemen. Sie besteht aus drei Hauptkomponenten: einem präzisen linearen Hall-Sensor mit geringer Temperaturdrift, einem Flusskollektor und einem Stromwandler. Er bietet einen ausgesprochen niedrigen Widerstand, reduziert die Verlustleistung und die Temperaturdrift und bietet so eine außergewöhnliche Leistung.
Die Vorteile auf einen Blick:
Geeignet für folgende Anwendungen:

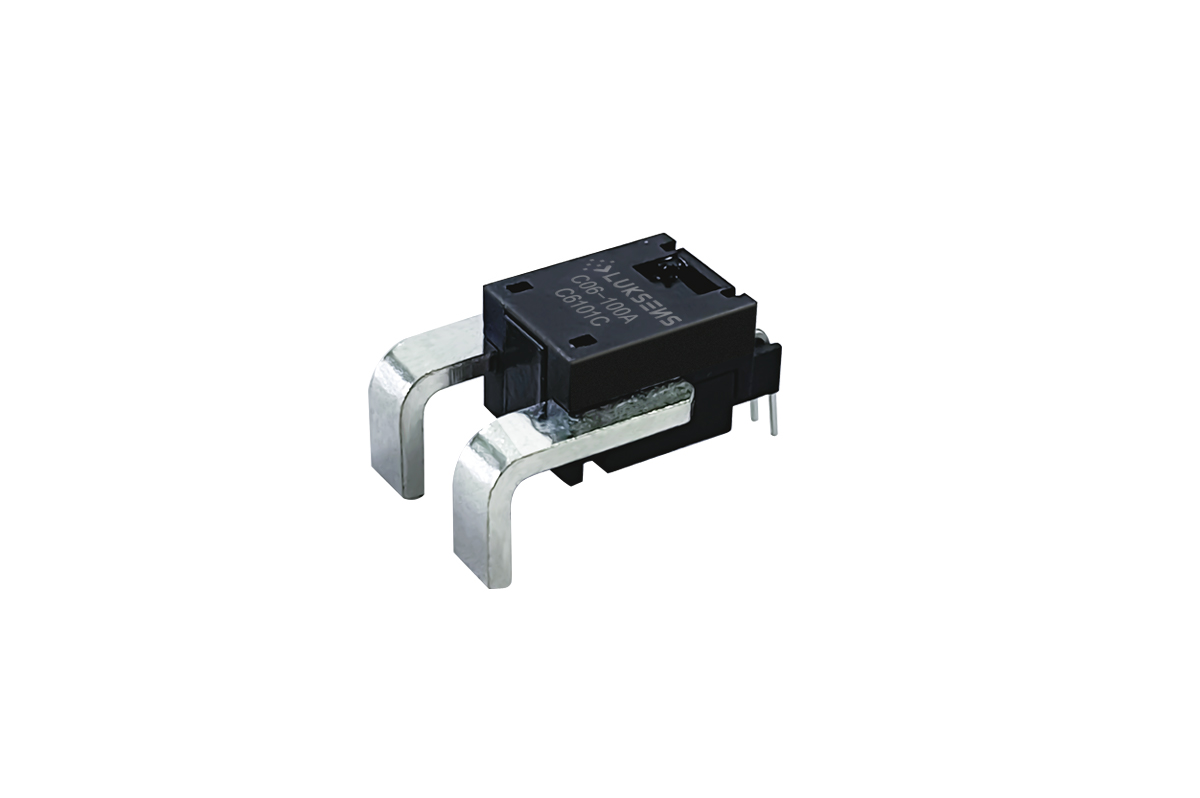

The C06 Series provides efficient and precise sensor solutions for AC, DC, and pulse currents in industrial, commercial and communications systems. It consists of three main components: an accurate low-temperature drift linear hall sensor, a flux collector, and a current transformer. It offers markedly low resistance, reducing power loss and temperature drift to deliver exceptional performance.
Series
C06
Measurement
Current
Nominal Range
±50…300 A
Measuring Range
±330 A
Second. Output Signal
Voltage
Second. Output Signal Value
2.5±2 V @IPN2
Primary Signal
AC, DC, Pulse+ DC
Supply Voltage Range
4.5 – 5.5 V
Non-Linearity Error
0.8 %
Op. Temperature
-40 °C / 105 °C
Technology
Open loop Hall effect
Mounting
PCB
Applications
Home Appliance
Load detection and management
Intelligent power/battery management systems
Welding applications
Variable speed drives
