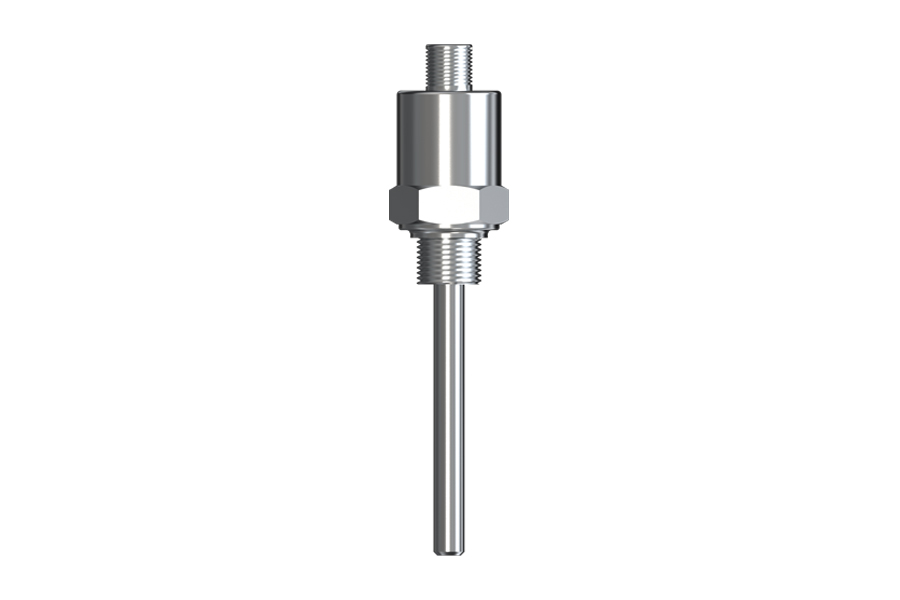

RTD-Temperaturmessumformer der Serie TT05 mit CANopen-Ausgang

Die Serie TT05 ist ein RTD-Temperaturmessumformer, der für CANopen entwickelt wurde. Dies ist eine kostengünstige Möglichkeit zur Steuerung komplexer Maschinen und bietet Vorteile wie Diagnose und Kommunikation. Die Einbauart gewährleistet die zuverlässige Abdichtung bei Vakuum- und Überdruckanwendungen. Der gemessene Temperaturwert wird digitalisiert, linearisiert und über das serielle Busprotokoll CANopen (CAN-Slave) zur Weiterverarbeitung zur Verfügung gestellt. Mit dem Geräteprofil DS404 wird eine Vielzahl weiterer nützlicher Funktionen erreicht. Alle Einstellungen können mit Standard-CANopen-Softwaretools vorgenommen werden.

Kategorie:

Beschreibung

Serie

TT05

Messung

Temperatur

Klemme Kopf

DIN EN 175301-803

Mess-Temperaturbereich

-50 bis 450 °C

Prozess-Anschluss

Gewinde, rostfreier Stahl AISI 316L

Schutzrohr

Edelstahl AISI 316L, Ø 6 und Ø 8 mm2

Messeinsatz

RTD-Temperaturwiderstand, DIN EN IEC 60751, Klasse B
C

Sensor-Element

PT1000

Genauigkeit des Sensorelements

±(0.3 + 0,005 * t) °C (Klasse B nach IEC 60751)

Genauigkeit der Elektronik

±0,3 % der Messspanne

Stromaufnahme

Max. ca. 45 mA

Stromversorgung

10 bis 30 VDC

Ausgangssignal

CANopen

CANopen Protokoll

CiA DS 301, V4.02, CANopen-Slave

CANopen-Profil

CiA DS 404, V1.2 Messgeräte und Regelkreise

Baudrate

20 kBaud to 1 MBaud, setting via LSS or SDO

Betriebstemperatur

-40 bis 85 °C

Betriebsfeuchtigkeit

0 bis 95 % RH

Applications

Medizintechnik

Maschinen- und Anlagenbau

Antriebstechnik

Nutzfahrzeuge

Schienenverkehrssysteme
